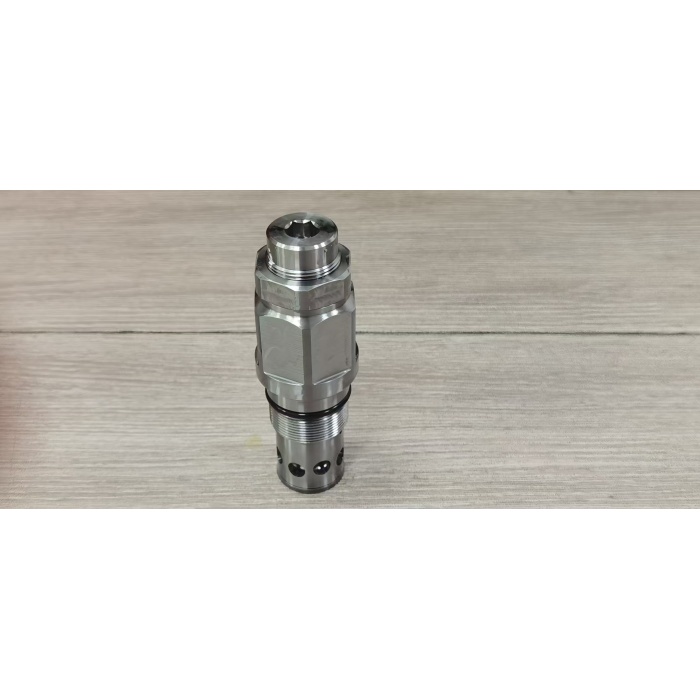

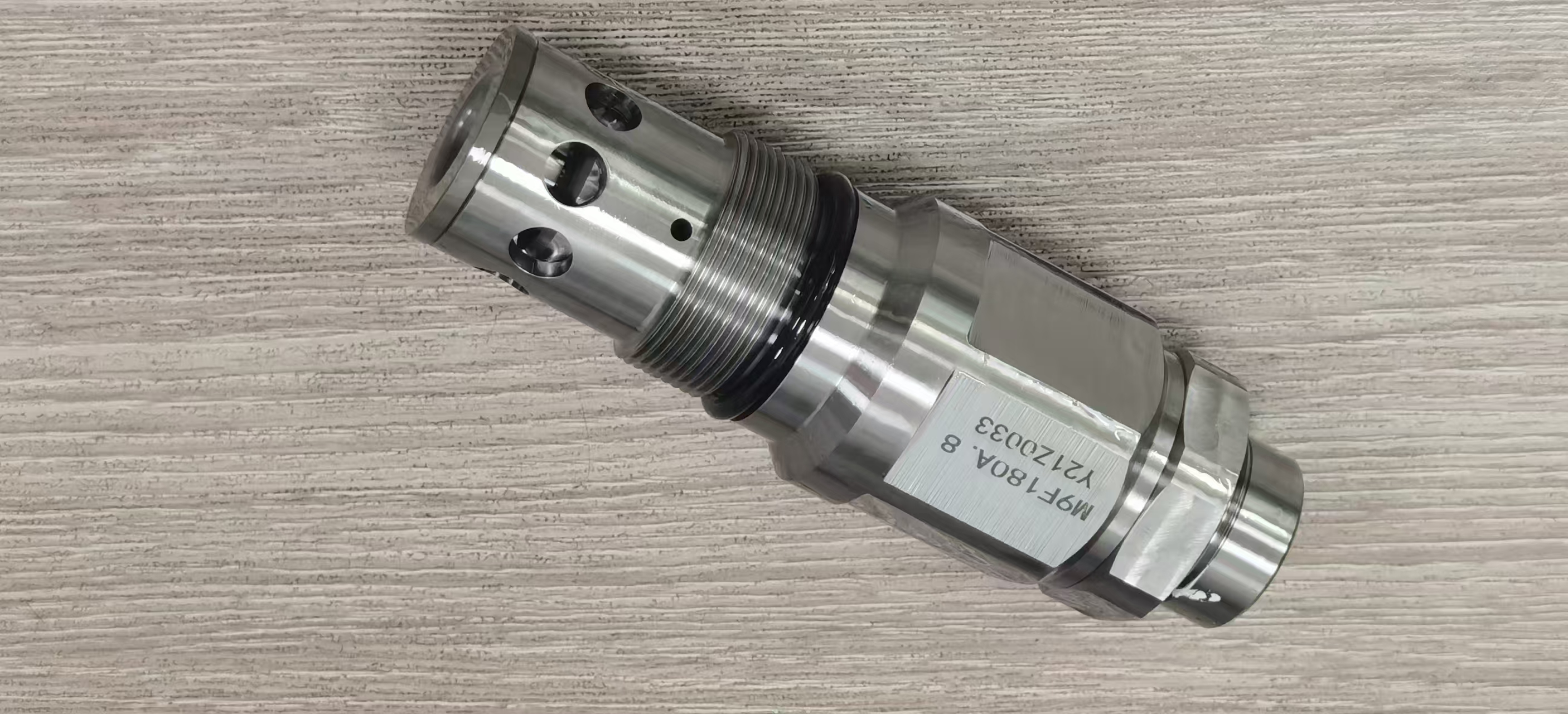

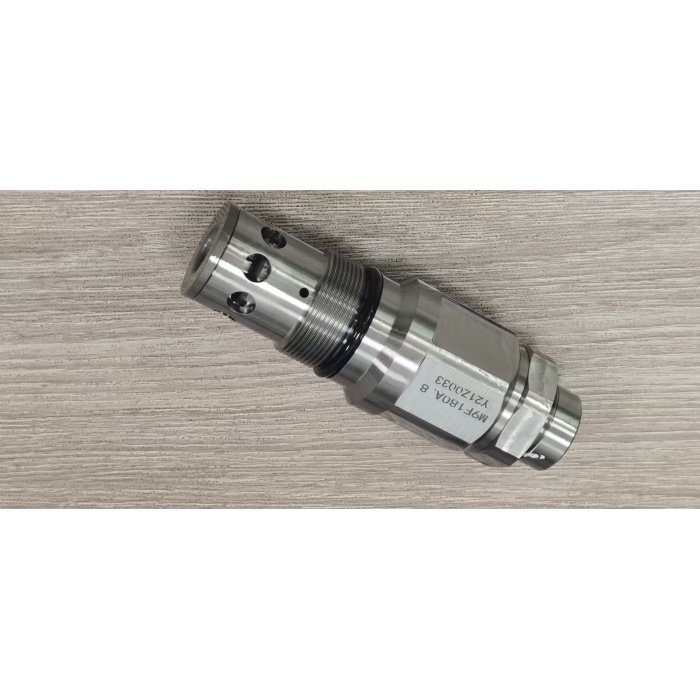

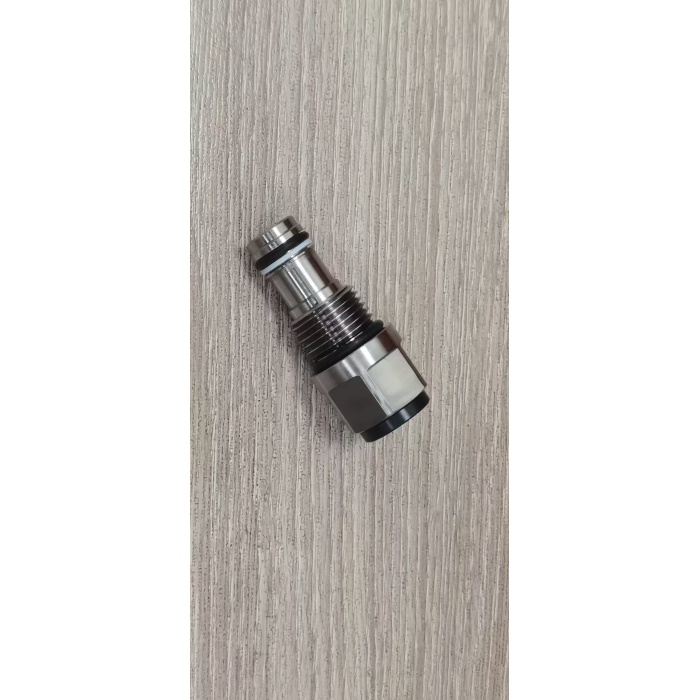

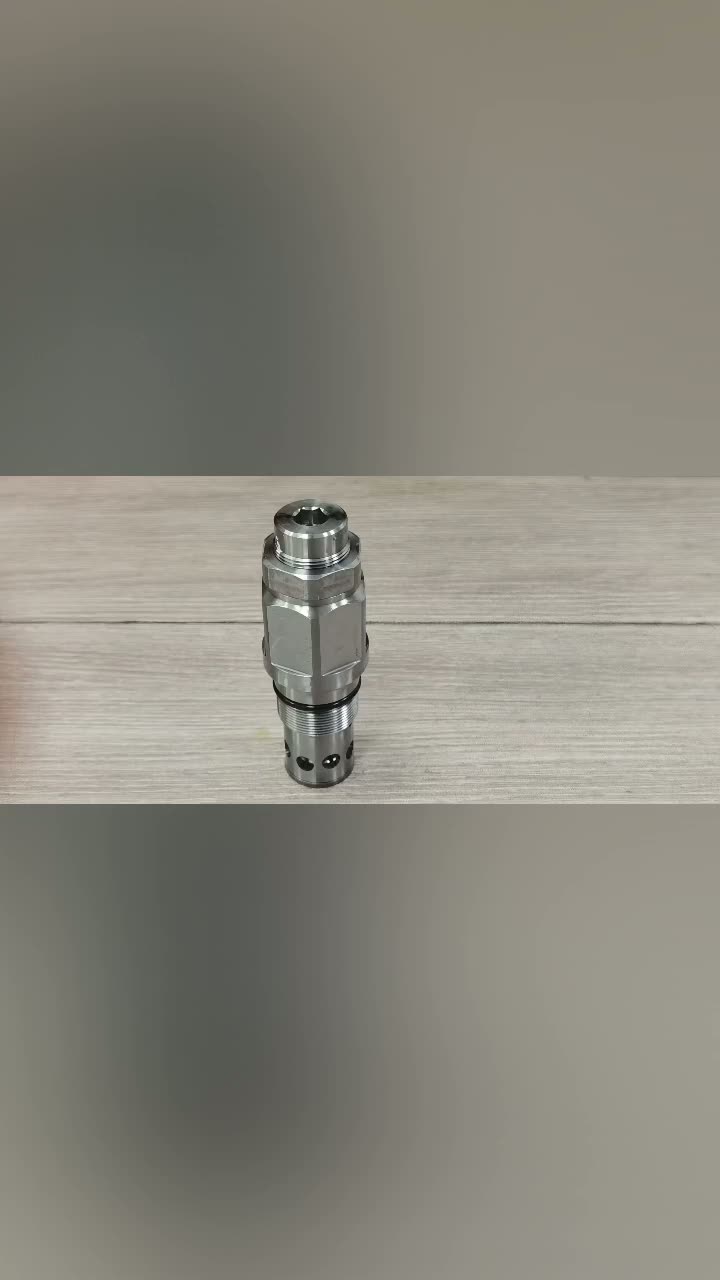

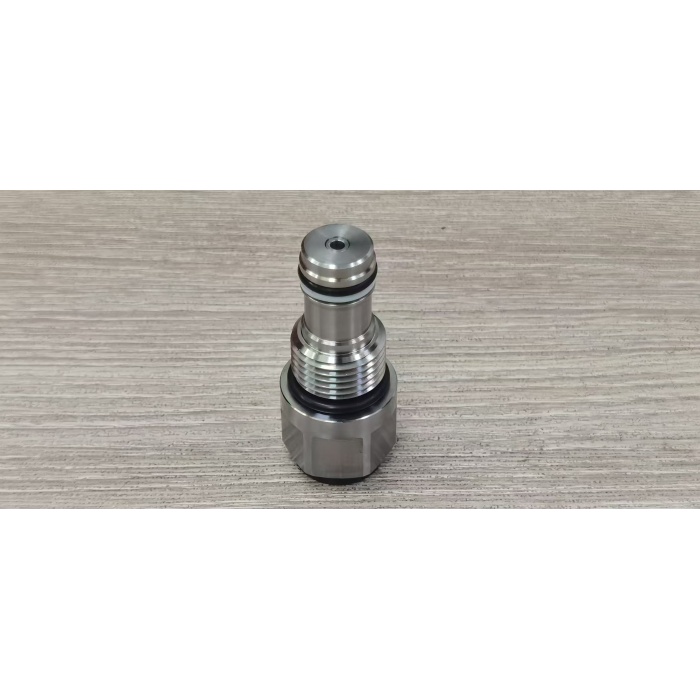

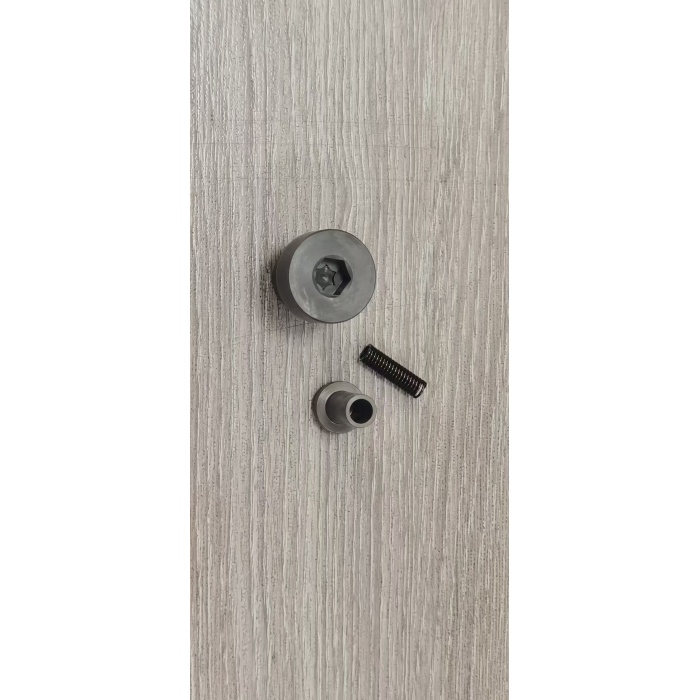

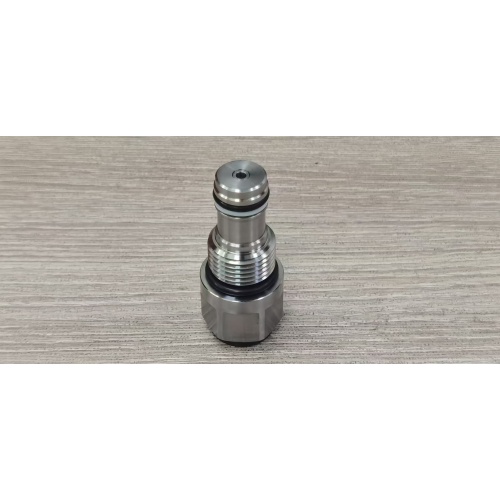

Serie de válvulas de alivio de múltiples vías SVL180H

Los cartuchos de alivio del pistón balanceados con ventilación, operados por piloto, con drenaje externo son normalmente válvulas reguladoras de presión cerrada. Cuando la presión en la entrada (puerto 1) llega a la configuración de la válvula, la válvula comienza a abrirse al tanque (puerto 2), flotando flujo para regular la presión. Proporcionan un puerto de ventilación (puerto 3) que se conecta entre el pistón principal y la etapa piloto para proporcionar el control remoto de otros piloto o válvulas de 2 vías y un drenaje (puerto 4) que los hace insensibles a la presión posterior. Estas válvulas son precisas, tienen bajo aumento de presión frente al flujo, son suaves y silenciosos, y son moderadamente rápidos.

• Aceptará la máxima presión en el puerto 2; Adecuado para su uso en circuitos de alivio de puertos cruzados. Si se usa en circuitos de alivio de puertos cruzados, considere la fuga de carrete.
• El orificio del escenario principal está protegido por una pantalla de acero inoxidable de 150 micras.
• No es adecuado para su uso en aplicaciones de retención de carga debido a la fuga de carrete.
• La presión en el puerto 4 es directamente aditiva a la configuración de la válvula en una relación 1: 1 y no debe exceder los 5000 psi (350 bar).
• Incorpora la construcción de estilo flotante solar para minimizar la posibilidad de unión de piezas internas debido al par de instalación excesiva y/o variaciones de mecanizado de cavidad/cartucho.
